备用电站,静音电站,国三柴油发电机组,国三排放发电机

570KW进取牌通柴系列柴油发电机组

时间:2018-11-28 09:36来源:未知 作者:admin 点击:
570KW进取牌通柴系列柴油发电机组 主用 功率(50HZ) 备用功率(50HZ) 开架式 机组尺寸(mm) 机组重量(kg) 570 KW 570 KW 3450 1560 1870 3210 标准配置 机组图片 发动机: 通柴牌, NT28D600U 发电机: 进取牌 ,JQ-570-4 水冷、四冲程、废气涡轮增


570KW进取牌通柴系列柴油发电机组




主用功率(50HZ) 备用功率(50HZ) 开架式机组尺寸(mm) 机组重量(kg)
520KW 570KW 3450× 1560 × 1870 3210

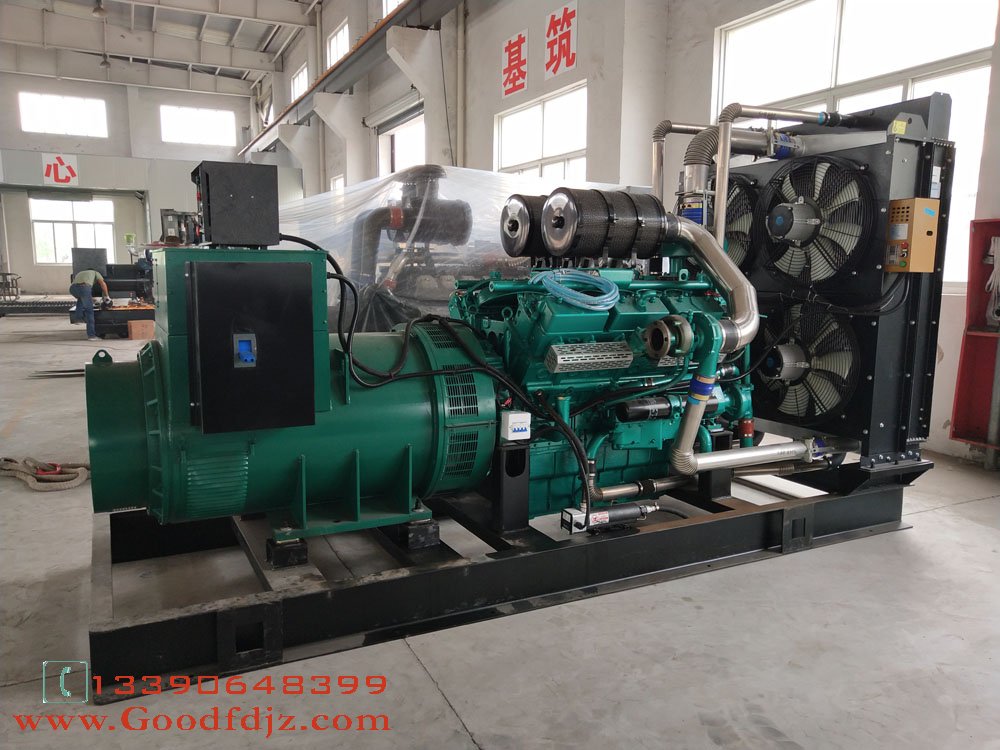

标准配置 机组图片
² 发动机:通柴牌,NT28D600U
² 发电机:进取牌,JQ-570-4

² 水冷、四冲程、废气涡轮增压
² 水箱散热器,皮带驱动风扇、带风扇安全护罩
² DC24V 电启动、硅整流充电发电机
² 标准公共底座机组底部减震垫
² 单轴承、IP22防护等级、H级绝缘
² 林德兰德系列自启动型控制屏
² 标准配套发电机组输出断路器
² 干式空气过滤器、燃油过滤器、机油过滤器
发电机组功率
电压 V 频率HZ 相数 功率因cos¢ 额定电流A 备用功率KW 额定功率KW
400/230 50 3 0.8 936 570 520
柴油发电机组基本参数
机组型号: JQ-570GF 额定电压: 400 /230 V
常用功率: 520KW/650KVA 额定电流: 936A
备用功率: 570KW/712.5KVA 额定频率: 50 HZ
接线方式: 三相四线 功率因数: 0.8(滞后)
额定电压: 400/230 电压波动率 ≤0.5%
电压稳定时间: 1.5S 瞬态电压偏差: ≤+25%
频率波动率: 0.5% 稳态频率调整率: ±5%
频率恢复时间: ≤5S 频率波动率 ≤0.5%


柴油发动机基本参数
发动机型号 NT28D600U 输出功率 660KW
发动机品牌: 通柴 发动机排量: 28L
气缸数: 12 排列方式: V型、四冲程
额定转速 1500rpm   比: 14 : 1
缸径×行程 135mm×158mm 进气方式: 涡轮增压
燃油系统 电控单体泵泵 燃油耗量 197g.kw/h
排放标准 国三 启动系统: DC24V
机油耗量: 0.25g/Kw.h 机油容 55L
交流发电机基本参数
发电机型号: JQ-570-4 发电机容量: 570KW
额定电压: 400/230V 额定频率: 50HZ
相数: 3 功率因数: 0.8(滞后)
接线方式: 三相四线 励磁方式: 无刷自励
绝缘等级: H 温升等级: H(温升极限:125K)
保护等级: IP22 绕组节距: 2/3
主用、常用功率 520KW 短时过载能力 150%
短时电流时间 10S 发电机效率 94%





参照技术标准:
《往复式内燃机驱动的交流发电机组》(GB/T 2820.5-1997)
《内燃机台架性能试验方法》(GB 1105.1-3-87)
《自动化柴油发电机组组通用技术条件》(GB 12786-91)
《自动化柴油发电机组组分级要求》(GB 4712-1996) 《柴油发电机组安装质量要求》(GB /T 3624-94)
《工频柴油发电机组组额定功率、电压及转速》(GB 12699-90)
《往复式内燃交流发电机组》ISO 8528-16          《往复式内燃机性能》ISO3046
《中小型同步电机励磁系统技术要求》GB10585-89
《往复式内燃机驱动的三相同步发电机通用技术条件》GB/T15548-95
《三相同步电机试验方法》GB1029                 《工业无线电干扰基本测量方法》GB3907
《内燃机台架性能试验方法》GB1105               《内燃机噪声测定方法》GB1859
《电机在一般环境条件下使用的湿热试验要求》GB12665
《交流低压电机散嵌绕组匝间绝缘试验规范》JB/Z346
《电机磁极线圈及磁场绕组匝间绝缘试验规范》JB/T5810
《交流低压电机成型绕组匝间绝缘试验规范》JB/T5811
《低压成套开关设备基本试验方法》GB2166         《民用建筑电气设计规范》(JGJ/T 16)
 国际标准化组织标准  ISO                 中国国家标准   GB
